Schéma de la pompe de piscine : guide complet pour installation et entretien

Pour profiter pleinement de votre piscine et garantir une eau toujours claire et saine, disposer d’un système de filtration performant est indispensable. Mais saviez-vous que comprendre le schéma de la pompe de piscine est la clé pour réussir une installation efficace et un fonctionnement sans faille ? Ce schéma représente l’ensemble des connexions et du fonctionnement de la pompe, un équipement central qui assure la circulation et le renouvellement de l’eau. Grâce à ce guide, vous découvrirez les mécanismes essentiels, les étapes précises d’installation, ainsi que des conseils pour prolonger la durée de vie de votre pompe, élément incontournable pour une piscine en parfait état toute l’année. En complément, découvrez entretenir une piscine hors sol.

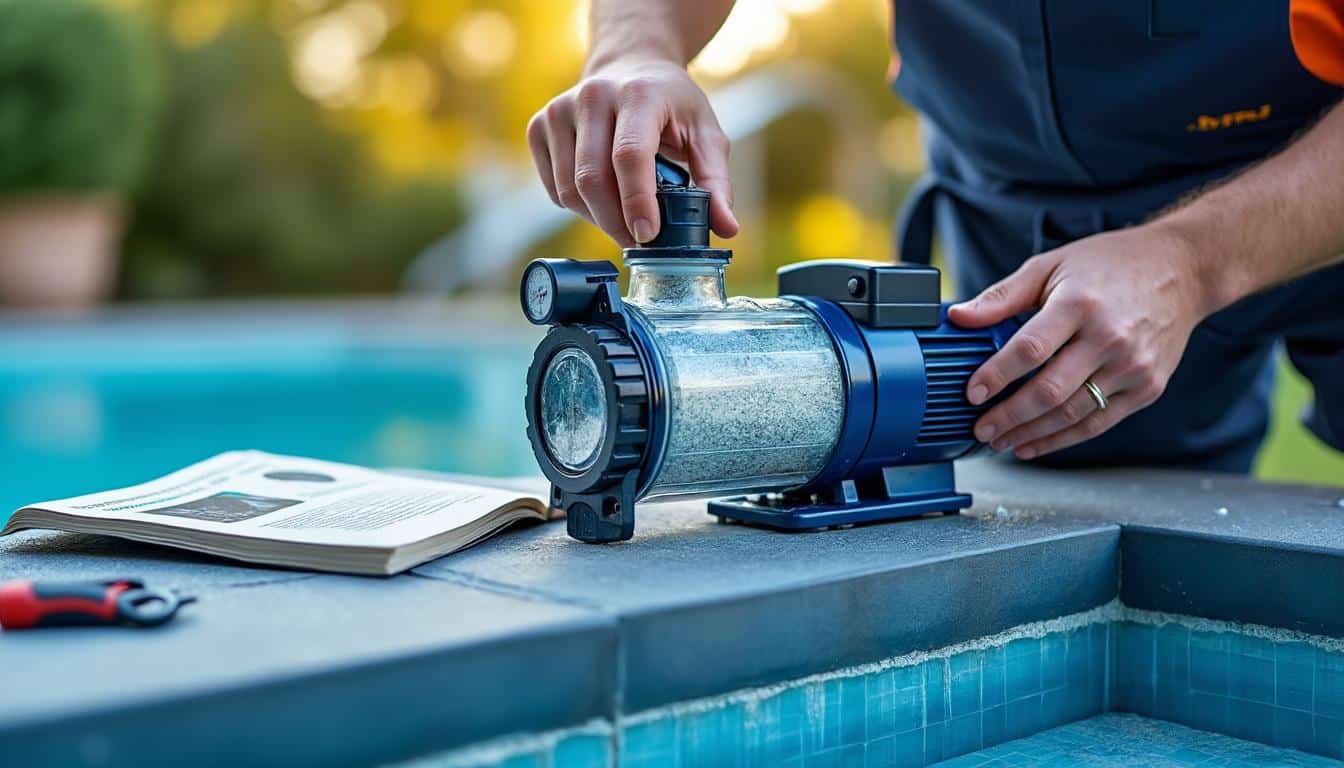

Comprendre le rôle et le fonctionnement de la pompe dans une piscine

Qu’est-ce qu’une pompe de piscine et pourquoi est-elle indispensable ?

La pompe de piscine est un équipement crucial qui assure la circulation de l’eau à travers le système de filtration. Sans cette pompe, l’eau de votre bassin stagnerait, favorisant l’apparition d’algues et de bactéries. En effet, la pompe aspire l’eau chargée d’impuretés via les skimmers ou la prise balai, la pousse ensuite vers le filtre où elle est nettoyée, puis la renvoie propre dans la piscine. Cette circulation constante garantit une eau limpide et saine, essentielle pour la baignade. Ainsi, comprendre le fonctionnement de la pompe est la première étape pour entretenir efficacement votre piscine et éviter les problèmes d’eau trouble.

Par ailleurs, la pompe joue un rôle dans la gestion de la pression et du débit de l’eau, optimisant la filtration. Cette fonction est particulièrement importante pour éviter une usure prématurée de l’équipement et assurer la longévité de votre installation. En résumé, la pompe est le cœur mécanique de votre système de piscine, indispensable pour maintenir la qualité de l’eau et la sécurité sanitaire du bassin. Vous pourriez également être intéressé par piscines rondes hors sol.

Les différents types de pompes et leurs spécificités

Il existe principalement deux types de pompes pour piscine : monophasée et triphasée. La pompe monophasée est la plus courante pour les piscines privées, fonctionnant sur une alimentation électrique standard de 230 V. Elle est facile à installer et adaptée à des puissances généralement inférieures à 1,5 kW. Son principal avantage réside dans sa simplicité d’utilisation et son coût réduit, souvent entre 150 et 400 euros selon la marque et la puissance.

En revanche, la pompe triphasée, alimentée en 400 V, est réservée aux installations plus importantes ou professionnelles, où une puissance plus élevée est nécessaire pour garantir un débit optimal. Ces pompes sont plus efficaces énergétiquement et offrent une meilleure durabilité, mais leur installation requiert des compétences électriques spécifiques et un coût initial plus élevé, souvent au-delà de 600 euros. Le choix entre monophasé et triphasé dépend donc de la taille de votre piscine et de vos besoins en filtration.

• Assurer la circulation continue de l’eau
• Maintenir une pression et un débit adaptés pour la filtration
• Garantir la propreté et la sécurité sanitaire du bassin

Découvrir un schéma type pour le circuit hydraulique avec la pompe de piscine

Les principaux composants du circuit hydraulique autour de la pompe

Le circuit hydraulique de votre piscine repose sur plusieurs éléments clés reliés entre eux pour assurer le bon fonctionnement du système. Le schéma de la pompe de piscine inclut généralement :

• La pompe elle-même, moteur central de la circulation
• Le filtre, qui retient les impuretés
• Les skimmers, pour aspirer les déchets en surface
• La prise balai, pour le nettoyage manuel
• Les buses de refoulement, qui renvoient l’eau propre dans le bassin
• Les tuyaux reliant tous ces accessoires

Chaque composant a son rôle précis et doit être positionné selon le schéma hydraulique pour garantir une circulation fluide et sans fuite. Ce circuit est souvent en PVC rigide ou flexible, avec des diamètres adaptés pour éviter les pertes de charge.

Comment l’eau circule-t-elle dans ce schéma ?

Dans ce circuit, l’eau est aspirée par la pompe depuis les skimmers et la prise balai via des tuyaux. Elle traverse ensuite le filtre, où les impuretés sont retenues. Une fois nettoyée, l’eau est renvoyée dans la piscine par les buses de refoulement. Ce mouvement continu assure un renouvellement constant, évitant la stagnation. Le schéma de circulation est conçu pour optimiser la pression et minimiser les pertes d’eau, ce qui garantit une filtration efficace tout en limitant la consommation énergétique.

En respectant ce schéma, vous facilitez également l’entretien de votre système, car chaque accessoire est accessible et la pompe ne subit pas de surcharges. Une installation conforme à ce circuit est donc la garantie d’une eau saine et d’un équipement durable.

Guide étape par étape pour le branchement électrique de la pompe de piscine

Les précautions indispensables pour un branchement sécurisé

Le branchement électrique de la pompe de piscine doit respecter strictement les normes de sécurité pour éviter les risques d’électrocution ou d’incendie. Parmi les règles essentielles, on compte :

• Installer un disjoncteur différentiel 30 mA spécifique pour la pompe
• Assurer une mise à la terre parfaite de l’installation
• Utiliser des câbles adaptés à la puissance de la pompe et à l’environnement humide
• Éviter les rallonges et connexions temporaires
• Respecter les normes électriques en vigueur, notamment la NF C 15-100

Ces précautions garantissent non seulement votre sécurité mais aussi la pérennité de votre équipement. N’hésitez pas à faire appel à un professionnel si vous avez des doutes sur la conformité de votre installation.

Tutoriel simple pour brancher une pompe monophasée ou triphasée

Pour réaliser le branchement électrique en toute sécurité, voici un guide en 5 étapes :

1. Coupez l’alimentation électrique générale avant toute intervention
2. Vérifiez le type de pompe (monophasée ou triphasée) et préparez le câblage adapté
3. Connectez les fils au bornier de la pompe en respectant les couleurs et la polarité
4. Installez un disjoncteur dédié et un interrupteur différentiel en amont
5. Rétablissez l’alimentation et testez le fonctionnement en surveillant les éventuelles anomalies

Ce tableau récapitule les différences majeures entre les deux types de branchements. En respectant ces étapes et en vous assurant de la conformité électrique, vous garantissez un fonctionnement sûr et durable de votre pompe.

Installer physiquement la pompe de piscine : conseils pratiques et erreurs à éviter

Où et comment positionner la pompe pour un fonctionnement optimal ?

L’emplacement de votre pompe est déterminant pour sa performance et sa longévité. Il est conseillé d’installer la pompe à proximité immédiate du bassin, idéalement dans un local technique ventilé, sec et à l’abri des intempéries. La fixation doit être solide pour éviter les vibrations et le bruit, parfois gênant à proximité des espaces de vie. Le positionnement doit également faciliter l’accès pour la maintenance et le nettoyage.

Par ailleurs, veillez à ce que les tuyaux soient raccordés sans tension ni pliage, pour éviter les fuites et les pertes de pression. L’étanchéité des connexions est primordiale, avec des joints adaptés et un serrage correct. Ces bons réflexes d’installation garantissent non seulement un fonctionnement optimal, mais aussi un confort d’utilisation au quotidien.

Les pièges courants lors de l’installation physique et comment les éviter

Installer une pompe de piscine peut sembler simple, mais plusieurs erreurs fréquentes compromettent son efficacité :

• Positionner la pompe trop loin du bassin, entraînant une perte de pression
• Négliger l’étanchéité des raccords, source de fuites d’eau
• Oublier de fixer solidement la pompe, provoquant des vibrations et du bruit

Pour éviter ces pièges, prenez le temps de préparer votre installation, de vérifier chaque étape et d’utiliser du matériel de qualité. Une installation soignée facilite la maintenance et prolonge la durée de vie de votre pompe.

Adaptations des schémas de pompe selon le type de piscine (hors-sol, enterrée, Intex…)

Schéma simplifié pour une pompe de piscine hors-sol

Les piscines hors-sol nécessitent une approche spécifique du schéma de la pompe, souvent plus compacte et adaptée aux volumes d’eau réduits. Le circuit hydraulique est simplifié, avec un raccordement direct entre la pompe, le filtre et la piscine, via des tuyaux flexibles. L’installation est généralement rapide, avec des accessoires modulables selon la marque et le modèle. Ce type de schéma permet une maintenance facile et un coût d’installation maîtrisé, souvent autour de 200 à 350 euros pour l’ensemble pompe-filtre. Pour approfondir ce sujet, consultez notre guide sur piscine bois hors sol carrée.

• Installation compacte et modulable
• Utilisation de tuyaux flexibles pour faciliter le montage
• Pompe adaptée à des débits plus faibles
• Maintenance simple et accessible

Exemple d’installation pour une pompe adaptée aux piscines Intex

Les piscines Intex, très populaires en France depuis 2020, disposent de pompes spécifiques souvent intégrées au kit de filtration. Leur schéma d’installation est simplifié, avec un branchement électrique sécurisé et un circuit hydraulique optimisé pour ces modèles légers. L’accent est mis sur la facilité de montage, même pour les novices, avec des raccords rapides et un filtre à cartouche intégré. Ces particularités rendent le système accessible à tous, tout en garantissant une filtration efficace et adaptée au volume d’eau.

• Branchement rapide avec raccords à clipser
• Pompe et filtre intégrés dans un seul accessoire
• Compatibilité avec les volumes standards des piscines Intex
• Installation possible sans outils spécifiques

Organiser le local technique : schéma et bonnes pratiques pour la pompe de piscine

Pourquoi le local technique est-il le cœur du système ?

Le local technique est l’espace dédié à l’ensemble des équipements de votre piscine, dont la pompe. Bien organisé, il facilite la maintenance, la sécurité et l’efficacité du système. Ce local doit être aéré pour éviter la chaleur excessive, propre pour prévenir la poussière, et suffisamment spacieux pour accueillir tous les accessoires : pompe, filtre, traitement d’eau, et commandes électriques.

Un schéma d’intégration bien pensé positionne la pompe à portée de main, avec les tuyaux et câblages ordonnés pour limiter les risques de fuite et d’usure. Ce lieu est essentiel pour assurer la longévité de votre installation et garantir un accès facile lors des interventions.

Comment organiser le local pour faciliter l’entretien et la sécurité

Pour un local technique fonctionnel et sécurisé, voici cinq conseils pratiques :

• Installer un système de ventilation pour évacuer la chaleur
• Prévoir un espace libre autour des équipements pour faciliter l’accès
• Utiliser des supports stables pour fixer la pompe et éviter les vibrations
• Mettre en place une alimentation électrique protégée par un disjoncteur différentiel
• Maintenir le local propre et sec pour éviter la corrosion

Conseils d’experts pour optimiser le fonctionnement et prolonger la durée de vie de la pompe

Entretenir sa pompe pour un fonctionnement optimal et durable

Pour garantir un fonctionnement optimal et prolonger la durée de vie de votre pompe, l’entretien régulier est indispensable. Voici cinq conseils d’experts à suivre :

• Nettoyer les paniers de préfiltre au moins une fois par semaine
• Vérifier l’étanchéité des joints et remplacer ceux usés
• Surveiller la pression du filtre pour anticiper un nettoyage ou un remplacement
• Contrôler les câbles électriques et connexions pour détecter l’usure
• Protéger la pompe des intempéries et de la poussière avec un abri ou un local dédié

Ces gestes simples mais réguliers permettent d’éviter les pannes et de maintenir un débit constant, essentiel pour une filtration efficace tout au long de la saison. Ils préservent aussi la valeur de votre équipement, souvent estimée entre 250 et 800 euros selon les modèles.

Astuces pour éviter les surchauffes et prolonger la vie de la pompe

La chaleur est l’un des ennemis principaux de la pompe de piscine. Pour éviter les surchauffes, voici deux astuces efficaces :

• Installer la pompe dans un local ventilé ou ombragé pour réduire la température ambiante
• Éviter de faire fonctionner la pompe en continu pendant les heures les plus chaudes de la journée

Ces mesures limitent le risque de surchauffe et de dégradation prématurée des composants électriques, ce qui assure un fonctionnement stable et une durée de vie prolongée. En moyenne, bien entretenue et protégée, une pompe peut durer jusqu’à 10 ans.

Monter un système complet de filtration : intégration du schéma électrique et hydraulique

Étapes clés pour assembler le système de filtration autour de la pompe

Le montage d’un système complet de filtration autour de la pompe suit un schéma précis pour assurer performance et sécurité. Les cinq étapes principales sont :

1. Installer la pompe près du bassin en respectant le schéma hydraulique
2. Raccorder les tuyaux d’aspiration et de refoulement avec des joints étanches
3. Brancher électriquement la pompe en suivant les normes et le schéma électrique
4. Fixer le filtre en amont ou en aval selon le modèle de pompe
5. Tester l’ensemble du système pour vérifier l’absence de fuite et la bonne circulation de l’eau

Combiner schéma hydraulique et électrique pour une installation claire et sûre

Une installation réussie combine harmonieusement le schéma hydraulique et électrique. Le réseau de tuyaux doit être conforme au plan pour garantir une circulation optimale, tandis que l’alimentation électrique doit respecter les normes pour la sécurité. Un montage clair vous facilite la maintenance et assure la pérennité de votre installation, gage d’une eau toujours propre et d’une pompe fiable.

FAQ – Questions fréquentes sur l’installation et le fonctionnement de la pompe de piscine

Quelle est la différence principale entre une pompe monophasée et triphasée ?

La pompe monophasée fonctionne sur une alimentation électrique standard 230 V, adaptée aux piscines privées de petite à moyenne taille. La pompe triphasée utilise une alimentation 400 V, idéale pour les installations plus puissantes ou professionnelles, offrant une meilleure efficacité énergétique.

Comment savoir si mon installation électrique est conforme pour la pompe ?

Vérifiez la présence d’un disjoncteur différentiel 30 mA dédié, une mise à la terre opérationnelle, et des câbles adaptés. Un professionnel peut réaliser une inspection pour certifier la conformité aux normes NF C 15-100.

Quel est le meilleur emplacement pour installer ma pompe de piscine ?

Près du bassin, dans un local technique ventilé, sec et à l’abri des intempéries, avec un accès facile pour la maintenance et une fixation solide pour limiter les vibrations.

À quelle fréquence dois-je entretenir ma pompe pour éviter les pannes ?

Il est recommandé de nettoyer le panier de préfiltre chaque semaine et de vérifier l’étanchéité et les connexions tous les mois, avec un contrôle complet en début et fin de saison.

Comment interpréter un schéma de circuit hydraulique pour la piscine ?

Le schéma montre le trajet de l’eau : aspiration par les skimmers, passage par la pompe, filtration, puis refoulement dans la piscine via les buses. Chaque élément est relié par des tuyaux adaptés au débit.

Quels sont les risques d’un mauvais branchement électrique ?

Un branchement incorrect peut provoquer électrocution, incendie, panne prématurée de la pompe, ou dysfonctionnement du système de filtration.

Est-il possible d’installer une pompe soi-même sans être expert en électricité ?

Pour le branchement électrique, il est fortement conseillé de faire appel à un professionnel. L’installation hydraulique peut être réalisée soi-même en suivant un schéma précis et les consignes de sécurité.

Comment optimiser les temps de filtration pour économiser de l’énergie ?

Programmez la filtration pendant les heures creuses, généralement 4 à 6 heures par jour, et évitez de faire fonctionner la pompe en continu, surtout en période chaude.

Quels accessoires sont indispensables pour un système de filtration fiable ?

Les skimmers, le filtre, les tuyaux adaptés, un disjoncteur différentiel et une prise électrique protégée sont essentiels pour garantir la fiabilité du système.

Que faire en cas de bruit anormal venant de la pompe ?

Inspectez les fixations, nettoyez le panier préfiltre, vérifiez l’absence de débris dans la turbine et consultez un professionnel si le bruit persiste pour éviter une panne.
